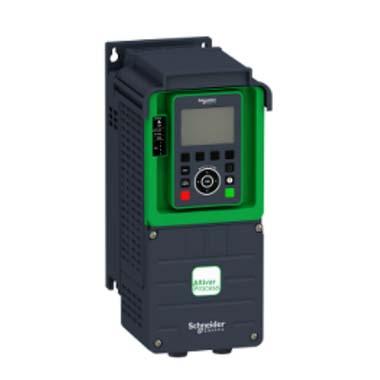

| 產品系列 |
ATV御程系列 ATV600
|
|
|---|---|---|
| 產品類型 |
變頻器
|
|
| 應用領域 |
過程應用
|
|
| 產品短名 |
ATV630
|
|
| 變量 |
標準版本
|
|
| 產品功能 |
異步電機
同步電機 |
|
| 安裝模式 |
墻裝
|
|
| EMC 濾波器 |
無EMC 濾波器
|
|
| IP 保護等級 |
IP21 符合 IEC 61800-5-1
IP21 符合 IEC 60529 |
|
| 防護等級 |
UL類型1 UL 508C
|
|
| 冷卻方式 |
強制通風
|
|
| 供電頻率 |
50...60 Hz - 5...5 %
|
|
| 網絡相數 |
3 相
|
|
| 額定電源電壓 [Us] |
200...240 V - 15...10 %
|
|
| 電動機功率 (kW) |
0.75 kW 標準負載
0.37 kW 重載 |
|
| 電機功率 |
1 hp 標準負載
0.5 hp 重載 |
|
| 線路電流 |
3 A 200 V 標準負載
2.6 A 240 V 標準負載 1.7 A 200 V 重載 1.5 A 240 V 重載 |
|
| 預期線路Isc |
50 kA
|
|
| 視在功率 |
1.1 kVA 240 V 標準負載
0.6 kVA 240 V 重載 |
|
| 連續輸出電流 |
4.6 A 4 kHz 標準負載
3.3 A 4 kHz 重載 |
|
| 最大瞬變電流 |
5.1 A 60 s 標準負載
5 A 60 s 重載 |
|
| 異步電機控制配置文件 |
標準恒轉矩
標準變轉矩 優化轉矩模式 |
|
| 同步電機控制配置模式 |
永磁同步電機
|
|
| 變頻器輸出頻率 |
0.1...599 Hz
|
|
| 輸出頻率 |
0.0001...0.5 kHz
|
|
| 額定開關頻率 |
4 kHz
|
|
| 開關頻率 |
2...12 kHz 可調
4...12 kHz 帶降額因素 |
|
| 安全功能 |
STO(安全扭矩中斷) SIL 3
|
|
| 離散量輸入邏輯 |
16個預置速度
|
|
| 通訊端口協議 |
以太網
Modbus 串行 Modbus TCP |
|
| 選項卡 |
通訊模塊 Profibus DP V1 卡槽A
通訊模塊 Profinet 卡槽A 通訊模塊 DeviceNet 卡槽A 通訊模塊 Modbus TCP/EtherNet/IP 卡槽A 通訊模塊 CANopen 雛菊鏈 RJ45 卡槽A 通訊模塊 CANopen SUB-D 9 卡槽A 通訊模塊 CANopen 螺釘端子排 卡槽A 數字和輸入I/O擴展模塊 卡槽A/卡槽B 繼電器輸出擴展模塊 卡槽A/卡槽B 通訊模塊 Ethernet IP/Modbus TCP/MD-Link 卡槽A |
| 輸出電壓 |
<= 電源電壓
|
|
|---|---|---|
| 容許的臨時增強電流 |
1.1 x In 60 s 標準負載
1.5 x In 60 s 重載 |
|
| 電機滑差補償 |
可調
自動 無論負載情況 可以抑制 不適用永磁同步電機規律 |
|
| 加速和減速傾斜 |
線性可單調 從0.01...9999S
|
|
| 制動至停止 |
采用直流注入
|
|
| 保護類型 |
安全轉矩關閉 馬達
電機斷相 馬達 安全轉矩關閉 驅動 過熱 驅動 短路保護 驅動 電機斷相 驅動 超速 驅動 控制電路上制動 驅動 直流總線過壓 驅動 輸出電壓過載 驅動 線路電源過壓 驅動 總線供電失相 驅動 總線供電欠壓 驅動 輸出相線和接地之間的過流 驅動 熱保護 馬達 熱保護 驅動 |
|
| 頻率分辨率 |
顯示單元
模擬量輸入 |
|
| 電氣連接 |
可拆卸螺釘端子 0.5...1.5 mm² AWG 20...AWG 16 控制
螺釘終端 2.5...6 mm² AWG 14...AWG 10 馬達 螺釘終端 2.5...6 mm² AWG 14...AWG 10 線路側 |
|
| 端口類型 |
RJ45 Ethernet/Modbus TCP 在遠程圖形終端
RJ45 Modbus 串行 在遠程圖形終端 |
|
| 物理接口 |
2線制RS485 Modbus 串行
|
|
| 傳輸幀 |
RTU Modbus 串行
|
|
| 傳輸率 |
10/100 Mbit/s 以太網的IP / Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s Modbus 串行 |
|
| 交換模式 |
半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP
|
|
| 數據格式 |
8比特，可配置為偶數，奇數或無奇偶 Modbus 串行
|
|
| 極化方式 |
無阻抗 Modbus 串行
|
|
| 地址數 |
1...247 Modbus 串行
|
|
| 訪問方法 |
從（站） Modbus TCP
|
|
| 電源 |
內部電源 用于參考電位計 (1 至 10 kOhm) 10.5 V 直流 +/- 5 % <= 10 mA 過載和短路保護
用于邏輯輸入的外部電源 24 V 直流 19...30 V <= 1.25 mA 過載和短路保護 用于邏輯輸入的內部電源和STO功能 24 V 直流 21...27 V <= 200 mA 過載和短路保護 |
|
| 本地信號指示 |
3 LED 本地診斷
3 LED 雙色 集成通訊狀態 4 顆LED指示燈 雙色 通訊模塊狀態 1 個LED 紅色 電壓狀態 |
|
| 寬度 |
144 mm
|
|
| 高度 |
320 mm
|
|
| 深度 |
203 mm
|
|
| 產品重量 |
4.3 kg
|
|
| 模擬量輸入數量 |
3
|
|
| 模擬量輸入類型 |
軟件-可配置電壓 AI1, AI2, AI3 0...10 V 直流 30 kOhm 12 bits
軟件-可配置電流 AI1, AI2, AI3 0...20 mA/4...20 mA 250 ? 12 bits |
|
| 離散量輸入數量 |
8
|
|
| 數字量輸入類型 |
可編程 DI1...DI6 24 V 直流 3.5 kOhm
可編程為脈沖輸入 DI5, DI6 0...30 kHz 24 V 直流 安全扭矩中斷 STOA, STOB 24 V 直流 > 2.2 kOhm |
|
| 輸入兼容 |
1 級 PLC EN/IEC 61131-2 DI1...DI6 離散量輸入
1 級 PLC IEC 65A-68 DI5, DI6 離散量輸入 1 級 PLC EN/IEC 61131-2 STOA, STOB 離散量輸入 |
|
| 離散量輸入邏輯 |
正邏輯(源) DI1...DI6 < 5 V > 11 V
負邏輯 (漏) DI1...DI6 > 16 V < 10 V 正邏輯(源) DI5, DI6 < 0.6 V > 2.5 V 正邏輯(源) STOA, STOB < 5 V > 11 V |
|
| 模擬量輸出數量 |
2
|
|
| 模擬量輸出 型號 |
軟件-可配置電壓 AO1, AO2 0...10 V DC 470 ? 10 bits
軟件-可配置電流 AO1, AO2 0...20 mA 10 bits |
|
| 采樣期間 |
2 ms +/- 0.5 ms DI1...DI4 離散量輸入
5 ms +/- 1 ms DI5, DI6 離散量輸入 5 ms +/- 0.1 ms AI1, AI2, AI3 模擬量輸入 10 ms +/- 1 ms AO1 模擬量輸出 |
|
| 精度 |
+/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入
+/- 1 % AO1, AO2 用于60 °C的溫度變動 模擬量輸出 |
|
| 線性度誤差 |
最大值 +/- 0.15 % 模擬量輸入 AI1, AI2, AI3
+/- 0.2 % 模擬量輸出 AO1, AO2 |
|
| 繼電器輸出數量 |
3
|
|
| 繼電器輸出類型 |
可配置的繼電器邏輯 R1 故障繼電器 NO/NC 100000 次
可配置的繼電器邏輯 R2 序列繼電器 NO 100000 次 可配置的繼電器邏輯 R3 序列繼電器 NO 100000 次 |
|
| 更新時間 |
5 ms +/- 0.5 ms R1, R2, R3 繼電器輸出
|
|
| 最小開關電流 [Imin] |
5 mA 24 V DC R1, R2, R3 繼電器輸出
|
|
| 最大開關電流 |
3 A 250 V AC 阻性（負載） 1 R1, R2, R3 繼電器輸出
3 A 30 V DC 阻性（負載） 1 R1, R2, R3 繼電器輸出 2 A 250 V AC 感性負載 0.4 7 ms R1, R2, R3 繼電器輸出 2 A 30 V DC 感性負載 0.4 7 ms R1, R2, R3 繼電器輸出 |
|
| 隔離 |
電源與控制端子之間
|
|
| 特定應用 |
實用程序
|
|
| IP防護等級 |
IP21
|
|
| 離散和制造流程 |
建筑-HVAC 離心式壓縮機
食品和飲料加工 其他應用設備 開采礦產和金屬 風機 開采礦產和金屬 泵 石油和天然氣 風機 水和廢水 其他應用設備 建筑-HVAC 螺桿式壓縮機 食品和飲料加工 泵 食品和飲料加工 風機 食品和飲料加工 自動化 石油和天然氣 電潛泵(ESP) 石油和天然氣 水噴射泵 石油和天然氣 高效能燃油泵 石油和天然氣 提煉用壓縮器 水和廢水 離心泵 水和廢水 容積泵 水和廢水 電潛泵(ESP) 水和廢水 螺桿泵 水和廢水 螺桿壓縮機 水和廢水 螺桿式壓縮機 水和廢水 離心式壓縮機 水和廢水 風機 水和廢水 輸送機 水和廢水 混合器 |
|
| 功率范圍 |
0.55...1 kW 200...240 V 3 相
|
|
| 馬達啟動器類型 |
變頻器
|
| 絕緣電阻 |
> 1 MOhm 接地 1 分鐘 500 V 直流
|
|
|---|---|---|
| 噪音等級 |
54.5 dB 86/188/EEC
|
|
| 功耗W |
27 W 自然通風 200 V 4 kHz
28 W 強制通風 200 V 4 kHz |
|
| 冷卻空氣容量 |
38 m3/h
|
|
| 操作位置 |
垂直方向 +/- 10°
|
|
| THDI |
<= 48 % 全負荷 IEC 61000-3-12
|
|
| 電磁兼容性 |
抗射頻場引起的傳導波動 級別 3 IEC 61000-4-6
1.2/50和8/20 µs復合波（測試） 級別 3 IEC 61000-4-5 抗快速瞬變 級別 4 IEC 61000-4-4 靜電放電抗干擾 級別 3 IEC 61000-4-2 射頻電磁場輻射抗擾度試驗 級別 3 IEC 61000-4-3 |
|
| 污染等級 |
2 EN/IEC 61800-5-1
|
|
| 抗振動 |
波峰至波峰 1.5 mm 2...13 Hz IEC 60068-2-6
1 gn 13...200 Hz IEC 60068-2-6 |
|
| 抗沖擊 |
15 gn 11 ms IEC 60068-2-27
|
|
| 相對濕度 |
5...95 % 無冷凝 IEC 60068-2-3
|
|
| 環境溫度 |
-15...50 °C 無降容
50...60 °C 帶降額因素 |
|
| 貯存環境溫度 |
-40...70 °C
|
|
| 工作海拔 |
1000...4800 m 電流降額 1%/100m
<= 1000 m 無降容 |
|
| 環境特征 |
化學污染抵抗 等級3C3 EN/IEC 60721-3-3
塵土污染抵抗 等級3S3 EN/IEC 60721-3-3 |
|
| 標準 |
EN/IEC 61800-3
EN/IEC 61800-3 環境1分類C2 EN/IEC 61800-3 環境2分類C3 UL 508C EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
|
| 產品認證 |
ATEX INERIS
ATEX zone 2/22 CSA TÜV UL REACH DNV-GL |
|
| 標識 |
CE
|
